SIŁOWNIK HYDRAULICZNY DO PODNOŚNIKA DWUKOLUMNOWEGO 123CM FR5095-1R

Siłownik hydrauliczny do podnośnika dwukolumnowego z rolką FR5095-1R

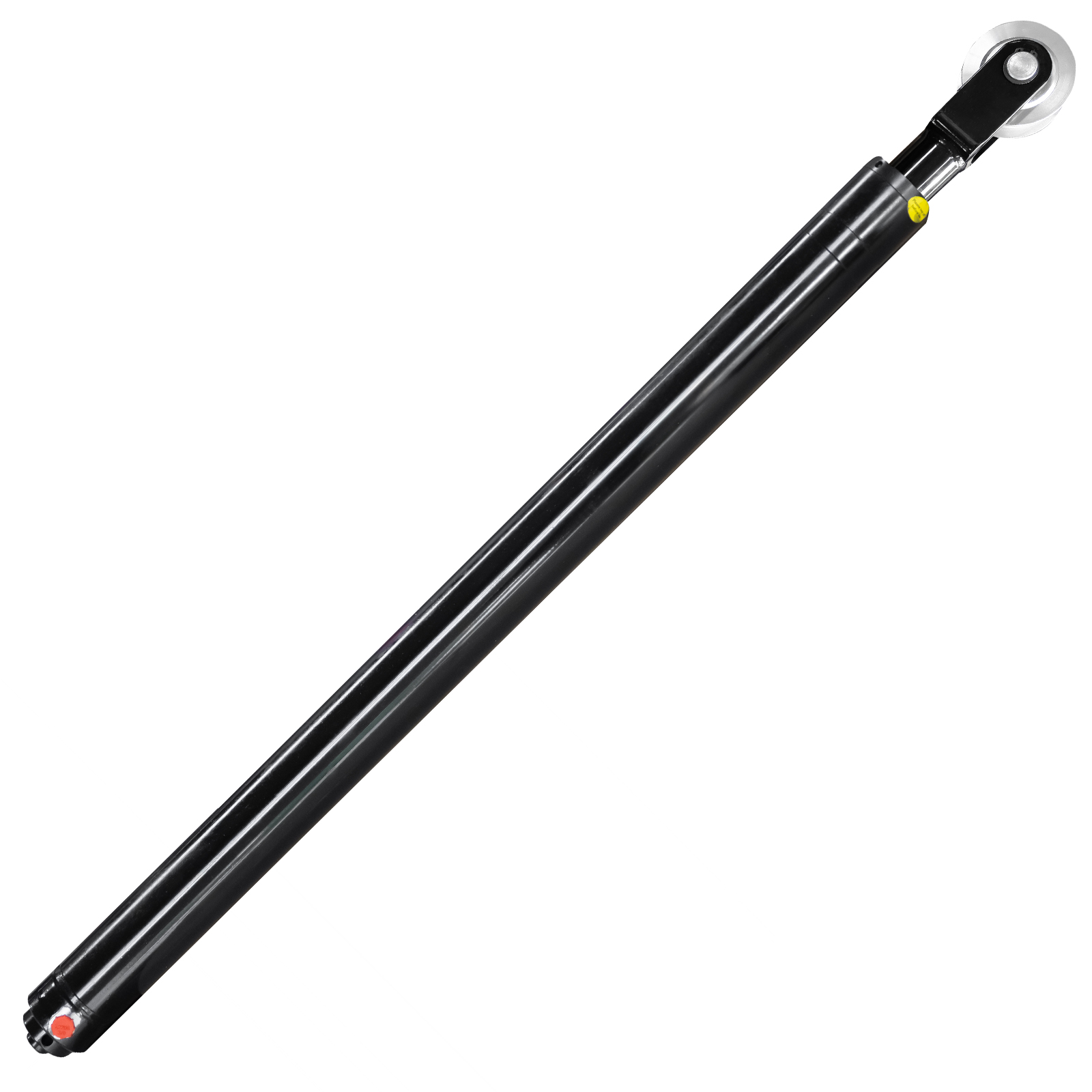

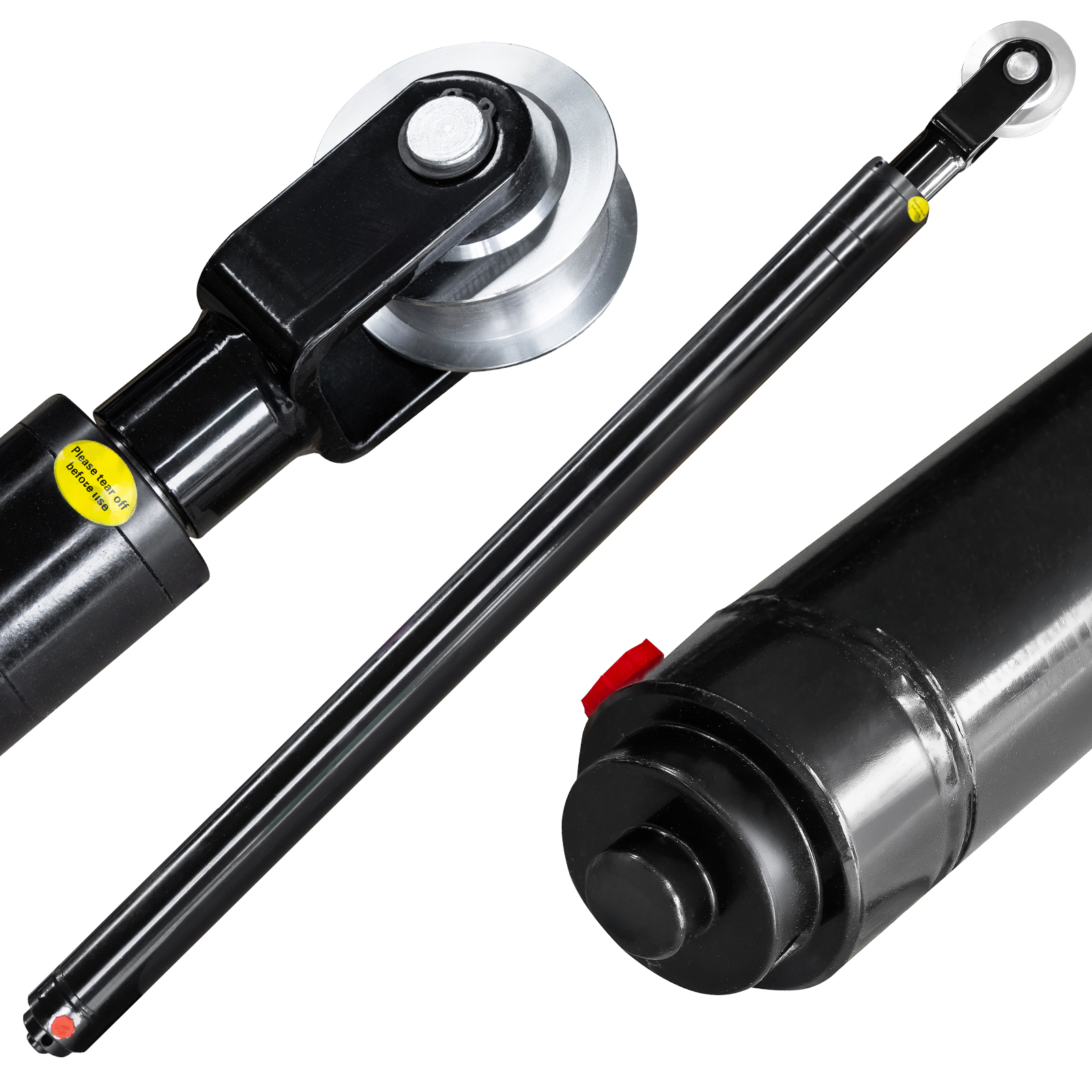

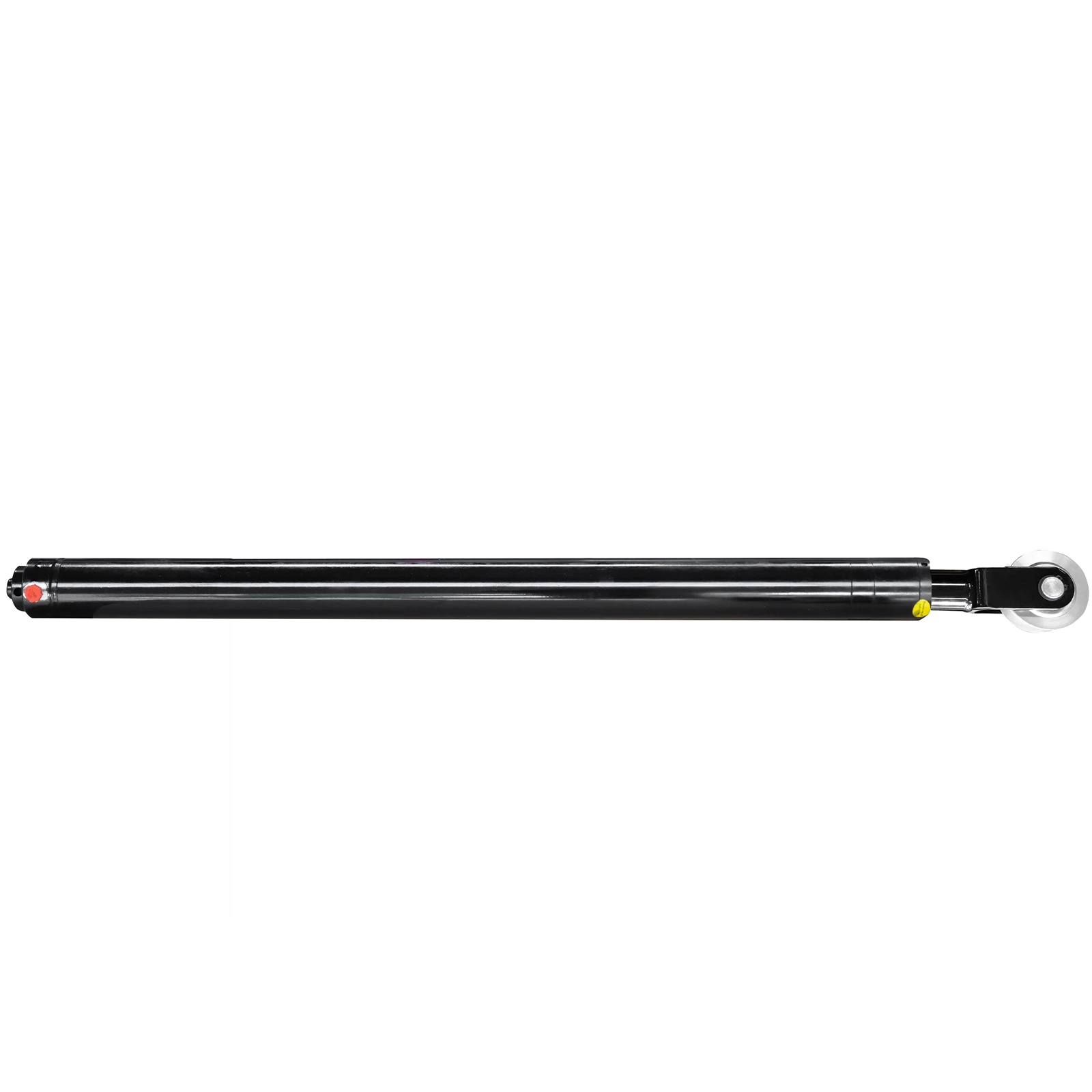

Siłownik hydrauliczny przeznaczony do podnośników dwukolumnowych wykorzystujących łańcuchowy mechanizm podnoszenia. Model został wyposażony w jeden otwór przyłączeniowy hydrauliczny oraz metalową rolkę zamontowaną na końcu tłoczyska.

Produkt może zostać zastosowany jako część zamienna podczas naprawy lub serwisowania podnośnika. Długość całkowita siłownika wynosi około 125,5 cm.

Do czego służy rolka na końcu siłownika?

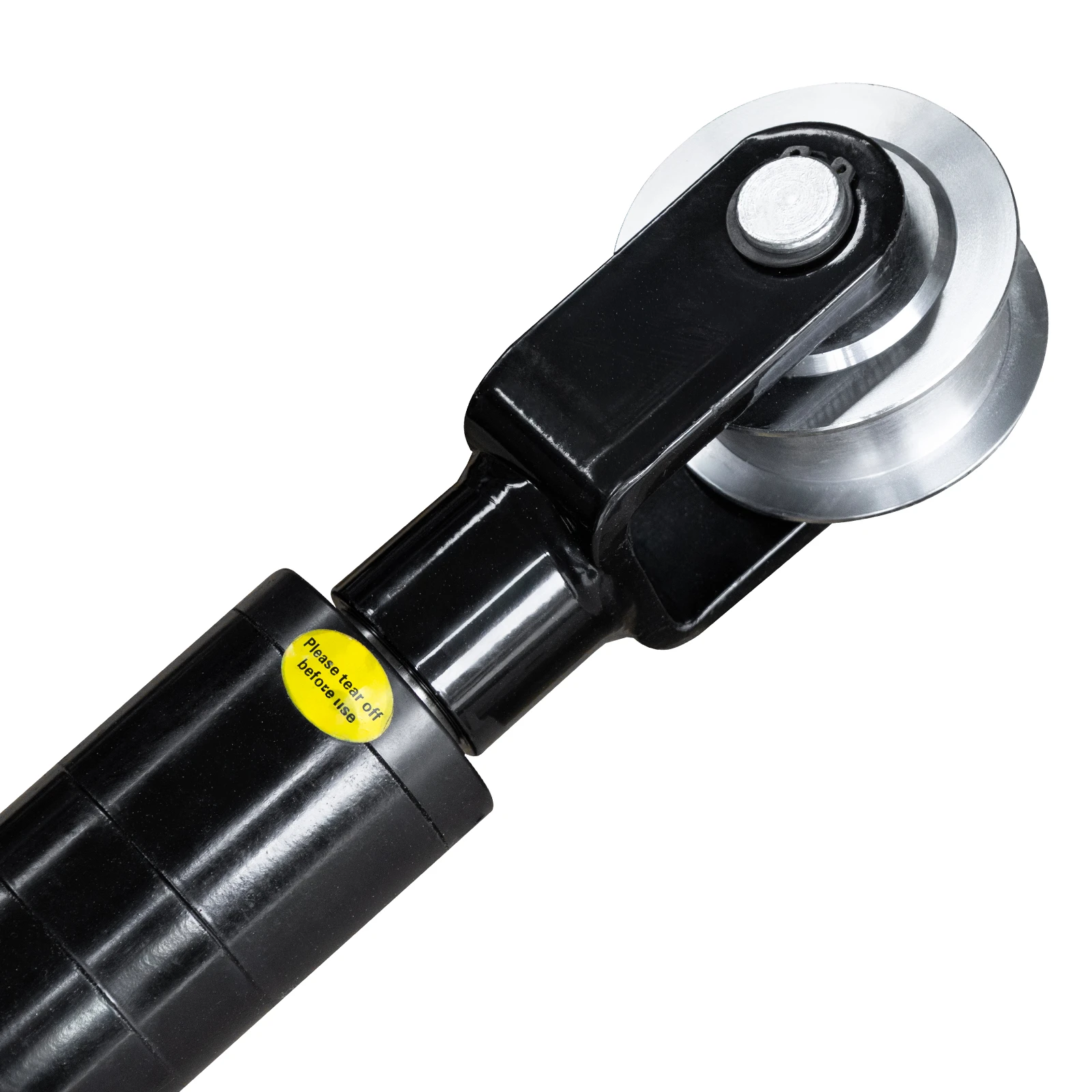

Rolka pełni funkcję krążka prowadzącego dla łańcucha mechanizmu podnoszenia. Łańcuch przeprowadzony przez rolkę przekazuje liniowy ruch tłoczyska na wózek podnośnika, do którego przymocowane są ramiona unoszące pojazd.

Zadania rolki:

• prowadzenie łańcucha podczas podnoszenia i opuszczania,

• zmiana kierunku przebiegu łańcucha,

• przekazywanie ruchu siłownika na wózek podnośnika,

• ograniczenie tarcia podczas pracy mechanizmu,

• współpraca z pośrednim układem podnoszenia.

W zależności od konstrukcji urządzenia układ z ruchomą rolką może zwiększać drogę pokonywaną przez wózek względem skoku tłoczyska. Dokładne przełożenie i sposób prowadzenia łańcucha zależą od modelu podnośnika.

Najważniejsze cechy

• jedno przyłącze hydrauliczne,

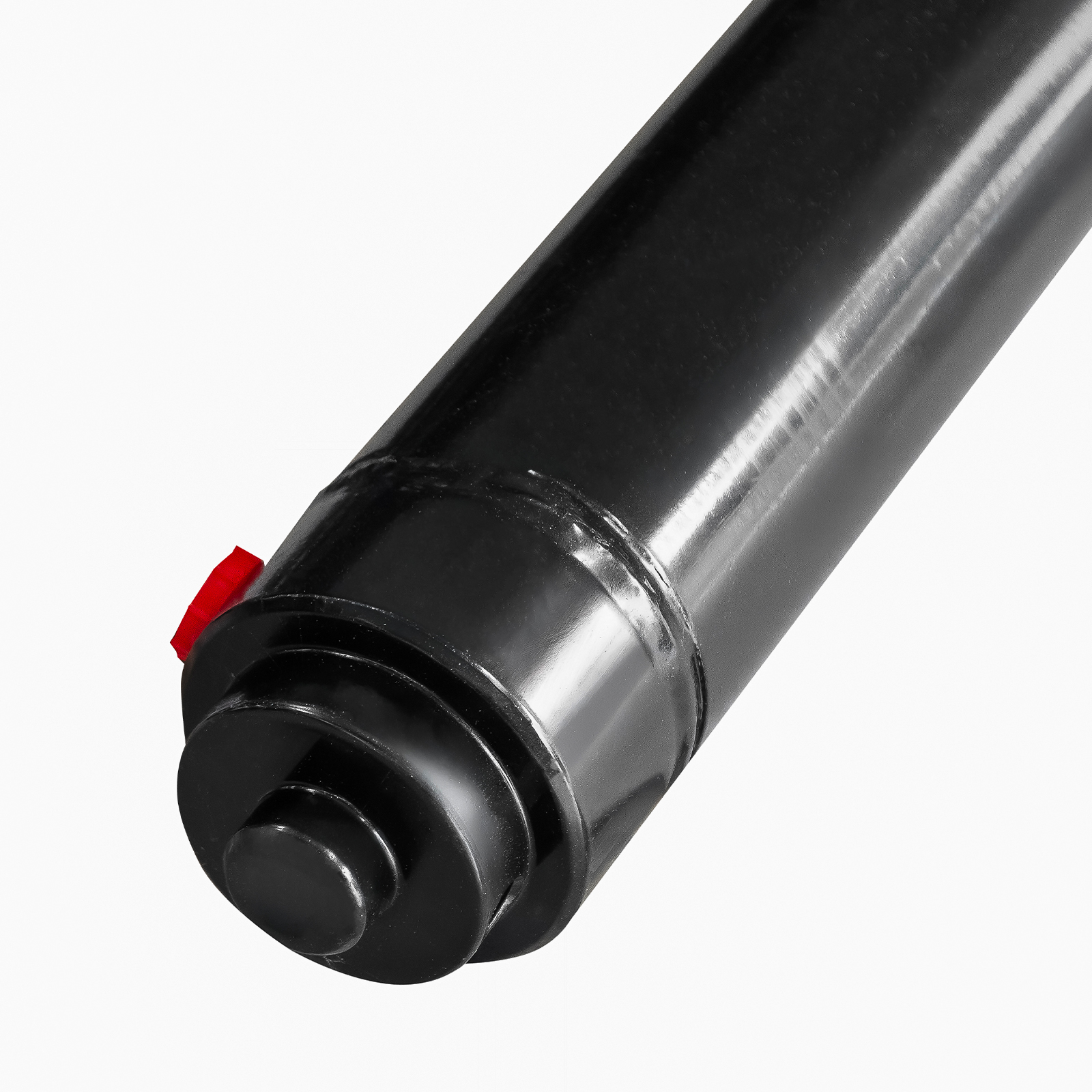

• jeden otwór przyłączeniowy w korpusie,

• rolka prowadząca na końcu tłoczyska,

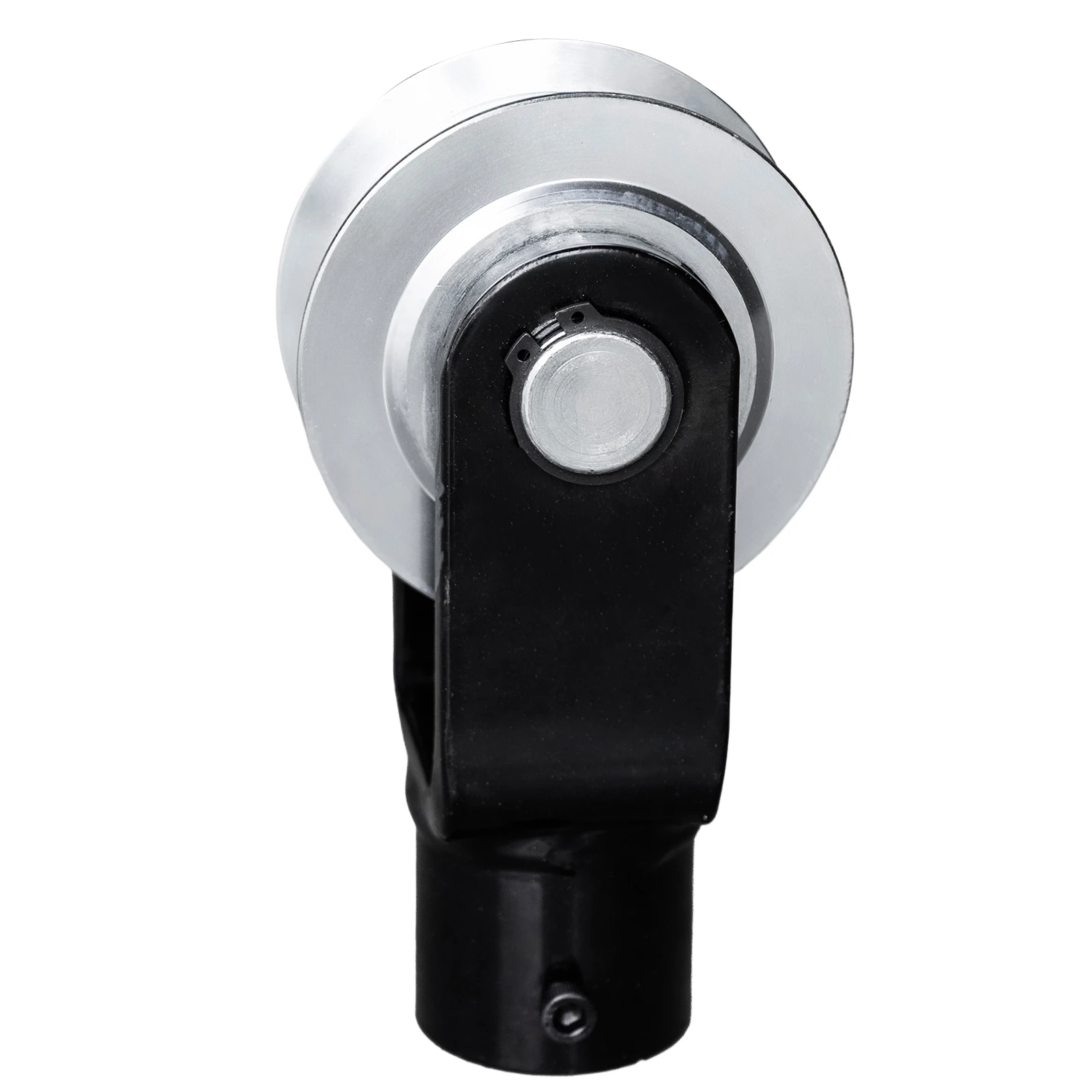

• uchwyt rolki o konstrukcji widełkowej,

• długość całkowita ok. 125,5 cm,

• zastosowanie w podnośnikach dwukolumnowych,

• solidny metalowy korpus,

• czarna powłoka zewnętrzna,

• możliwość zastosowania jako część zamienna.

Dane techniczne

• Rodzaj produktu: siłownik hydrauliczny

• Zastosowanie: podnośnik dwukolumnowy

• Typ współpracującego mechanizmu: łańcuchowy

• Liczba przyłączy hydraulicznych: 1

• Liczba otworów przyłączeniowych: 1

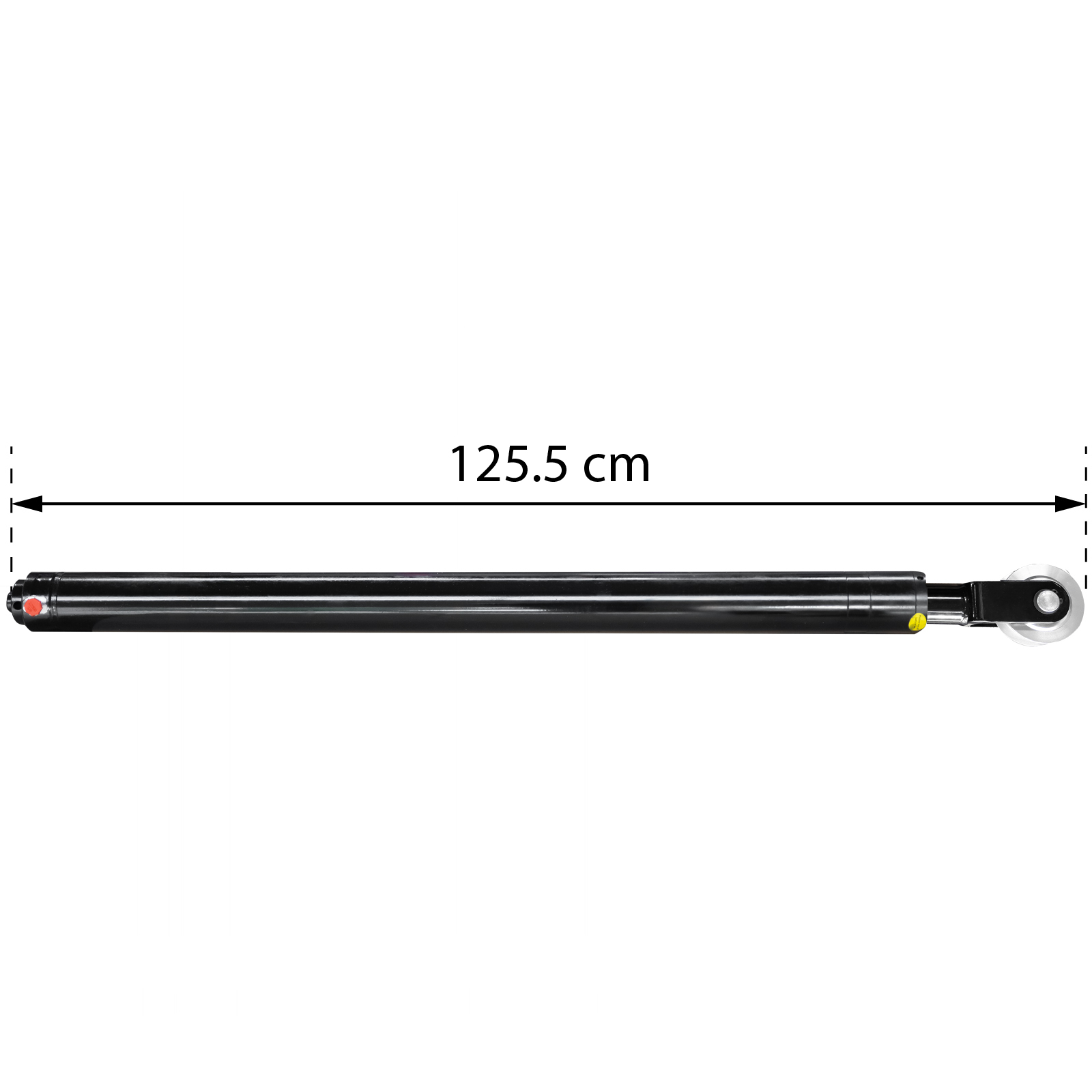

• Długość całkowita: ok. 125,5 cm

• Zakończenie tłoczyska: uchwyt z rolką

• Rodzaj rolki: prowadząca

• Materiał korpusu: metal

• Kolor korpusu: czarny

• Liczba siłowników w zestawie: 1 szt.

Czy siłownik pasuje do każdego podnośnika dwukolumnowego?

Nie. Siłownik jest przeznaczony do podnośników wykorzystujących zgodny sposób mocowania, układ hydrauliczny oraz mechanizm łańcuchowy współpracujący z rolką na końcu tłoczyska.

Obecność rolki, jedno przyłącze i zgodna długość nie gwarantują dopasowania do konkretnego modelu podnośnika.

Co należy sprawdzić przed zakupem?

Przed zamówieniem porównaj:

• długość całkowitą siłownika,

• średnicę korpusu,

• skok i średnicę tłoczyska,

• położenie otworu przyłączeniowego,

• rodzaj i rozmiar gwintu przyłącza,

• średnicę oraz szerokość rolki,

• szerokość rowka rolki,

• średnicę sworznia rolki,

• rodzaj i wymiary współpracującego łańcucha,

• sposób prowadzenia łańcucha,

• dolne mocowanie siłownika,

• wymagane parametry robocze podnośnika.

Montaż i bezpieczeństwo

Siłownik, rolka oraz współpracujący łańcuch są elementami układu przenoszącego obciążenie. Montaż powinien zostać wykonany przez osobę posiadającą odpowiednią wiedzę techniczną.

Po zamontowaniu należy sprawdzić prawidłowe prowadzenie i napięcie łańcucha, swobodny obrót rolki, zabezpieczenie jej sworznia oraz szczelność przyłącza hydraulicznego. Przed rozpoczęciem pracy pod obciążeniem podnośnik należy skontrolować zgodnie z instrukcją producenta.
