SIŁOWNIK HYDRAULICZNY Z ROLKĄ DO PODNOŚNIKA DWUKOLUMNOWEGO 2 PRZYŁĄCZA 125,5CM FR5095-2R

Siłownik hydrauliczny do podnośnika dwukolumnowego z rolką 2 przyłącza FR5095-2R

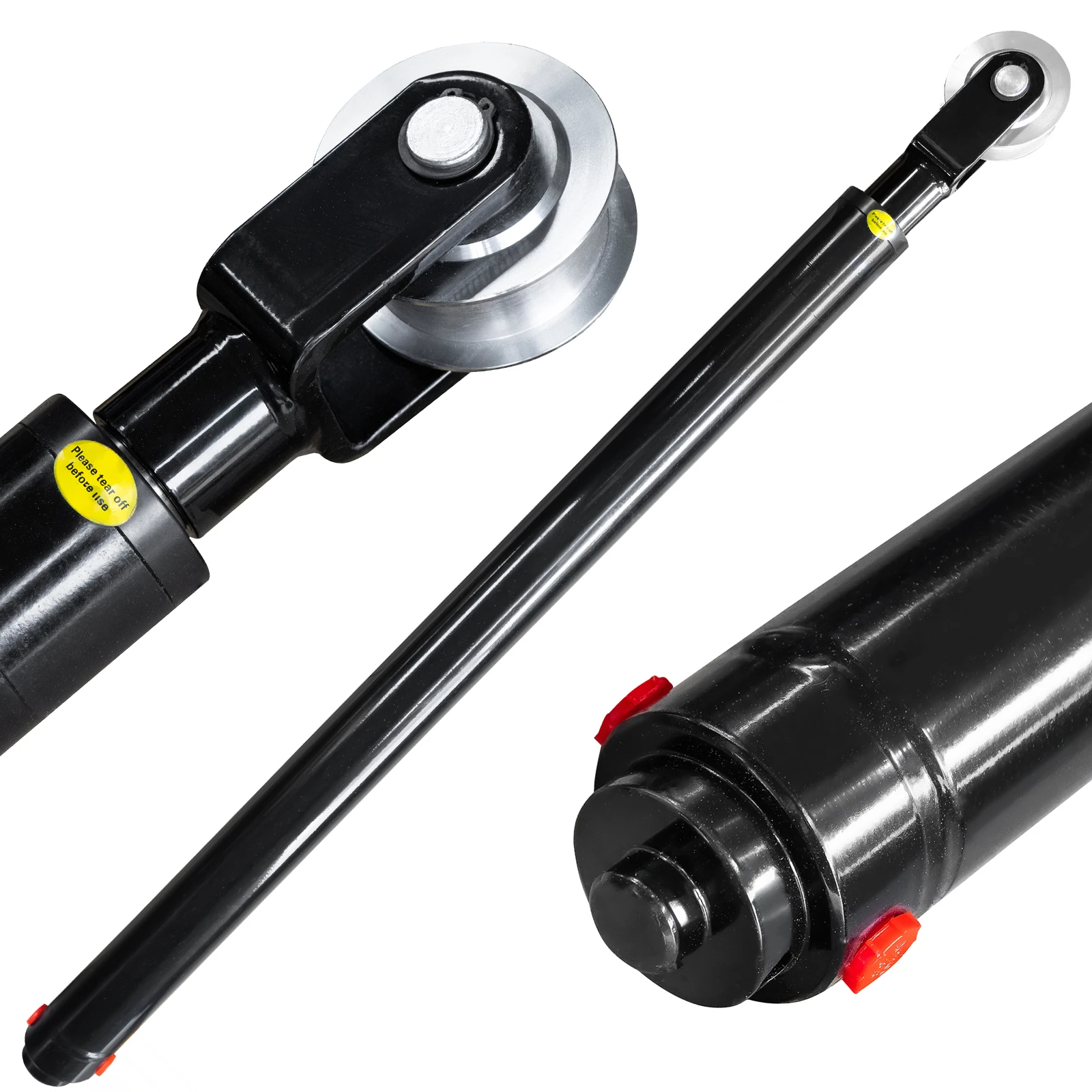

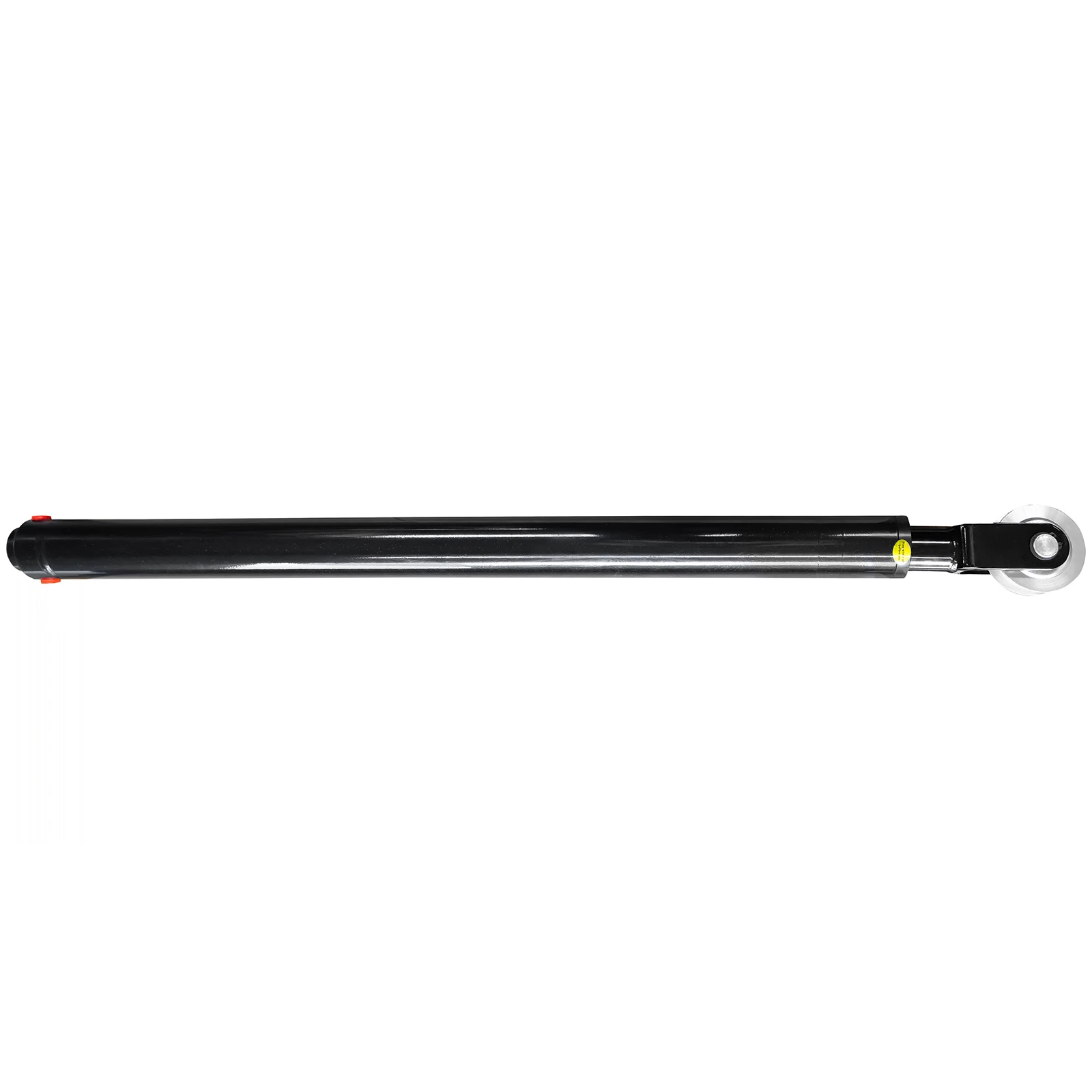

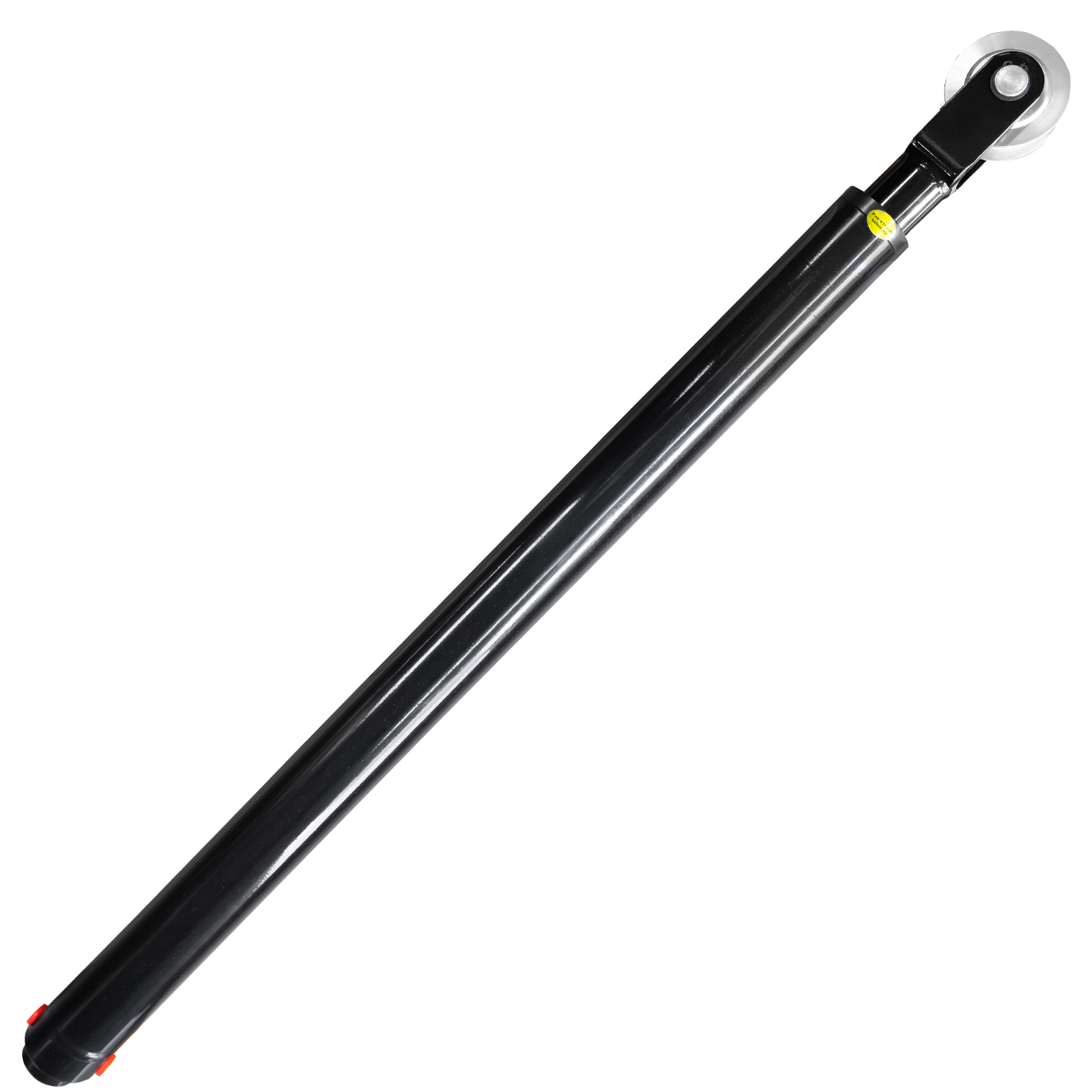

Siłownik hydrauliczny przeznaczony do podnośników dwukolumnowych wykorzystujących pośredni, łańcuchowy mechanizm podnoszenia. Produkt jest wyposażony w dwa otwory przyłączeniowe hydrauliczne oraz metalową rolkę zamontowaną na końcu tłoczyska.

Siłownik może zostać wykorzystany jako część zamienna podczas naprawy lub serwisowania podnośnika. Jego długość całkowita wynosi około 125,5 cm.

Do czego służy rolka na końcu siłownika?

Rolka pełni funkcję krążka prowadzącego dla łańcucha układu podnoszenia. Łańcuch przeprowadzony przez rolkę przekazuje liniowy ruch tłoczyska na wózek podnośnika, do którego zamocowane są ramiona unoszące pojazd.

Takie rozwiązanie:

• prowadzi łańcuch podczas podnoszenia i opuszczania,

• zmienia kierunek działania łańcucha,

• przekazuje ruch siłownika na wózek podnośnika,

• ogranicza tarcie w miejscu prowadzenia łańcucha,

• umożliwia pracę pośredniego mechanizmu podnoszenia.

W zależności od konstrukcji podnośnika układ z ruchomą rolką może pozwalać wózkowi przebyć drogę większą niż skok samego tłoczyska. Dokładna zasada prowadzenia łańcucha i przełożenie zależą od modelu urządzenia.

Najważniejsze cechy

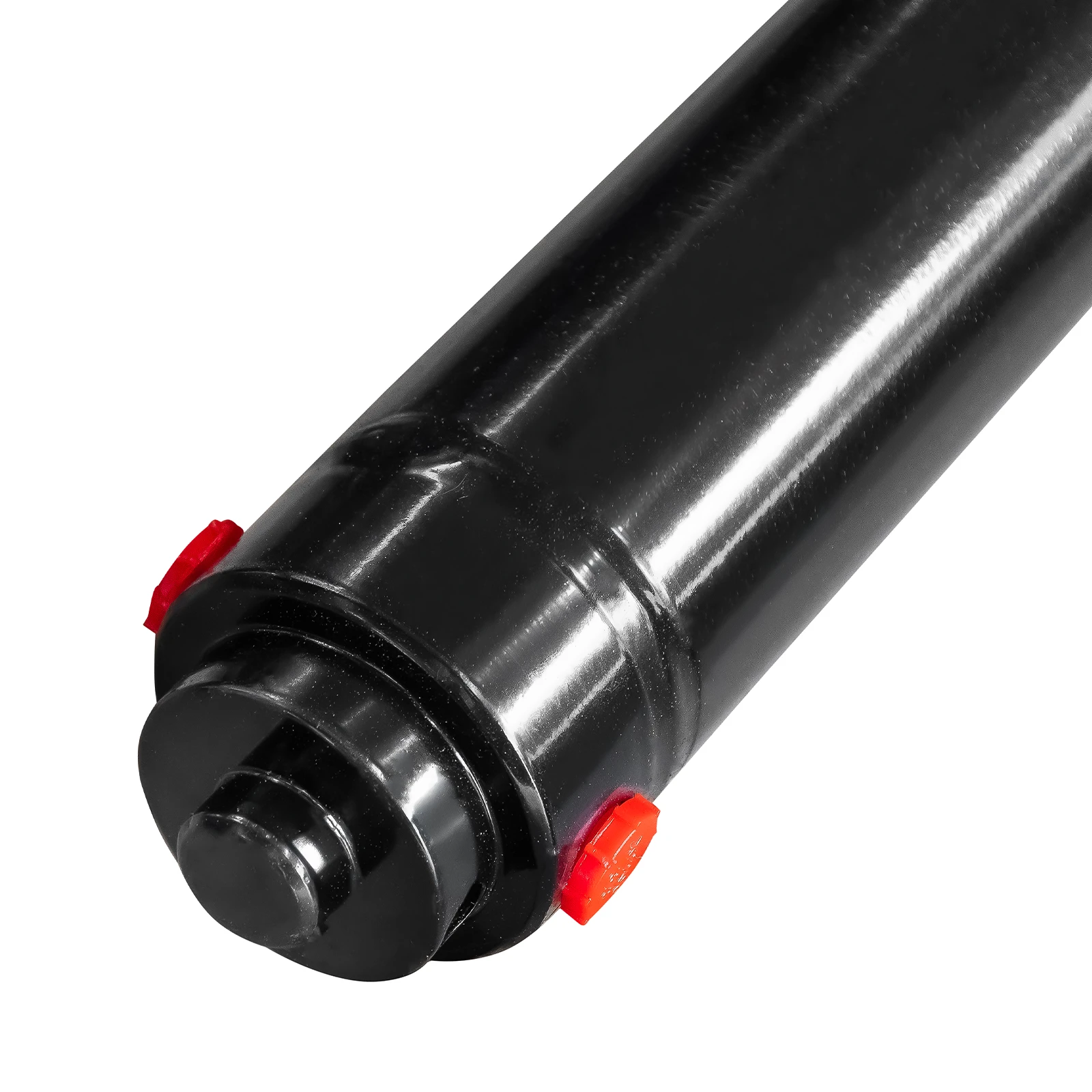

• dwa otwory przyłączeniowe hydrauliczne,

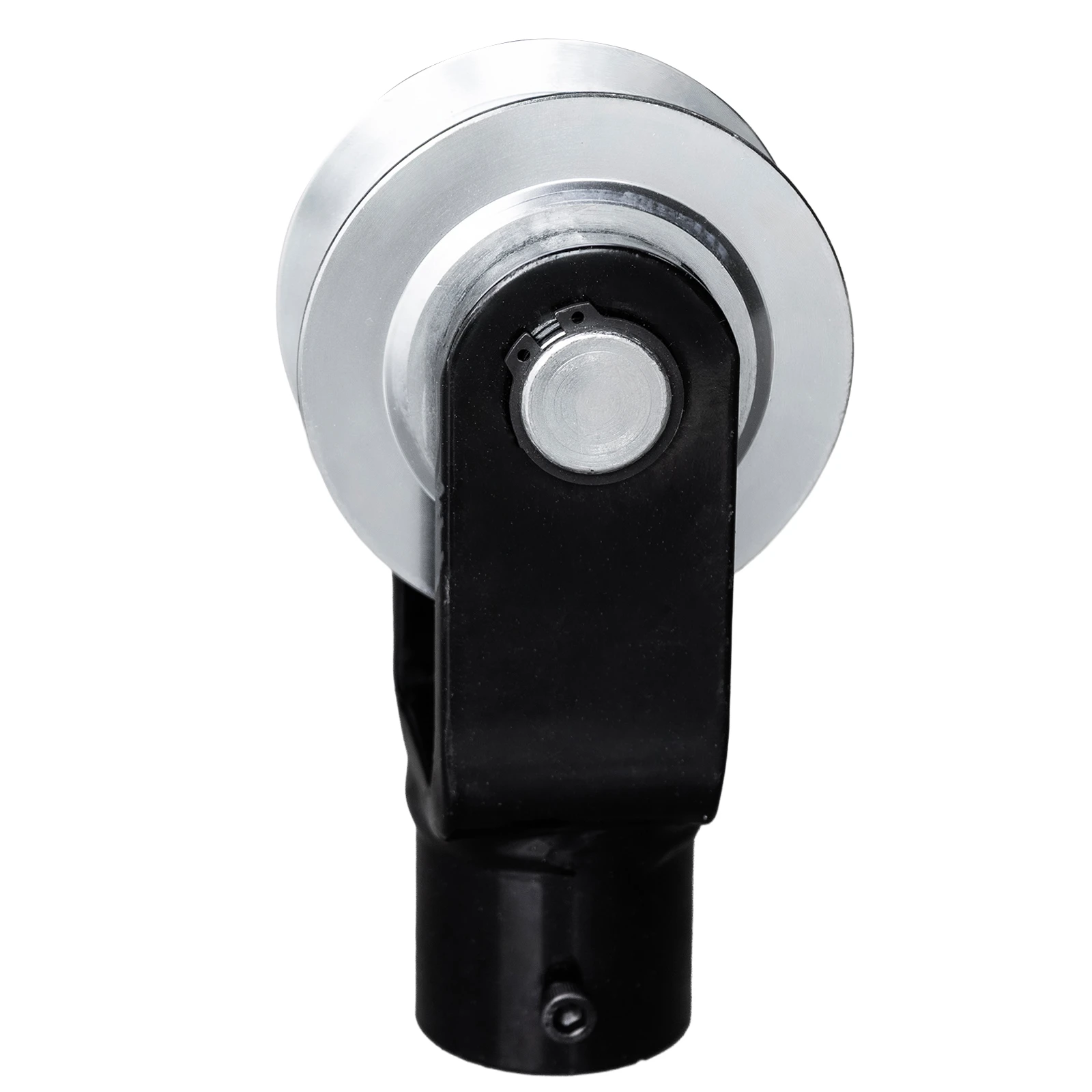

• rolka prowadząca na końcu tłoczyska,

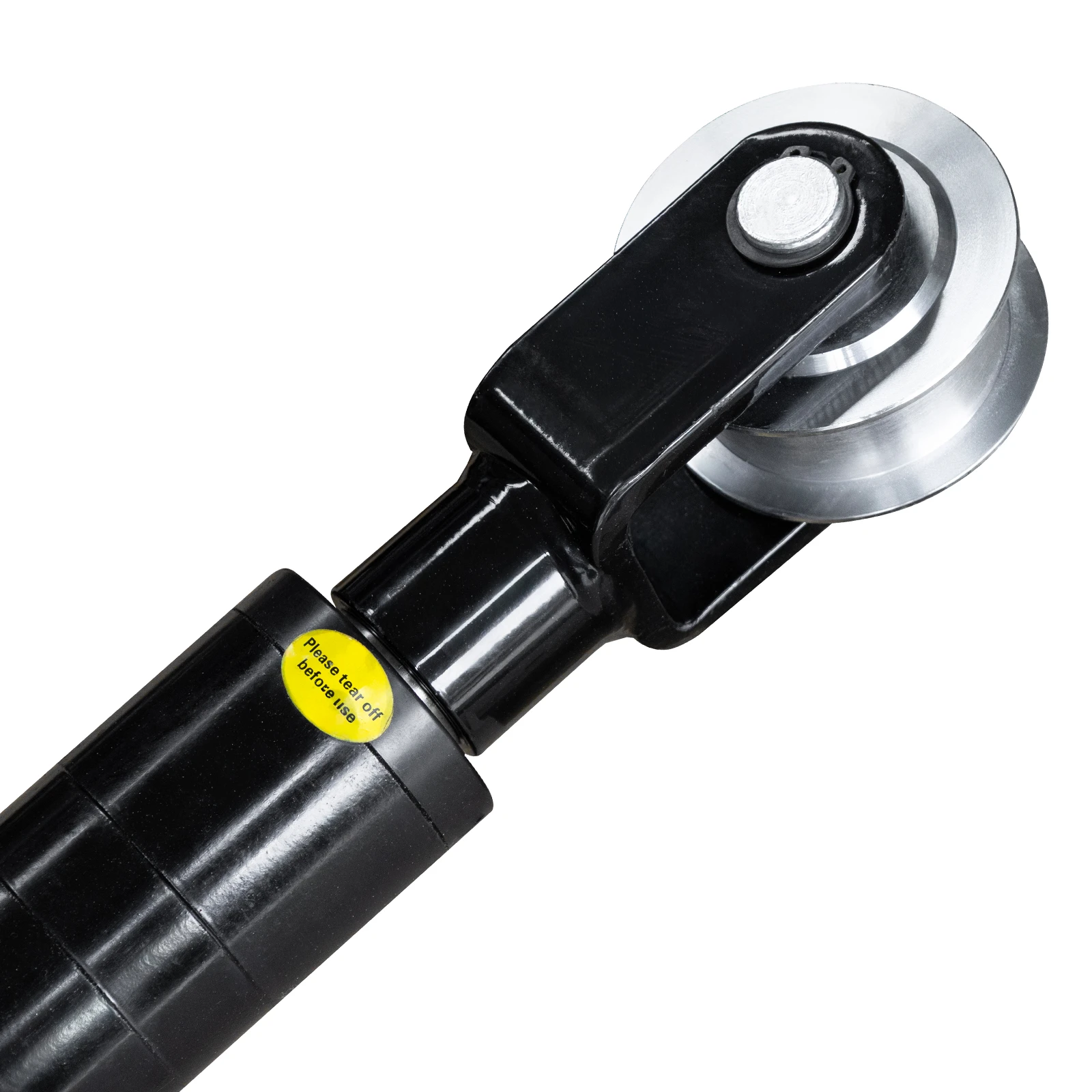

• uchwyt rolki o konstrukcji widełkowej,

• długość całkowita ok. 125,5 cm,

• zastosowanie w podnośnikach dwukolumnowych,

• solidny metalowy korpus,

• czarna powłoka zewnętrzna,

• możliwość zastosowania jako część zamienna.

Dane techniczne

• Rodzaj produktu: siłownik hydrauliczny

• Zastosowanie: podnośnik dwukolumnowy

• Typ mechanizmu: współpraca z układem łańcuchowym

• Liczba przyłączy hydraulicznych: 2

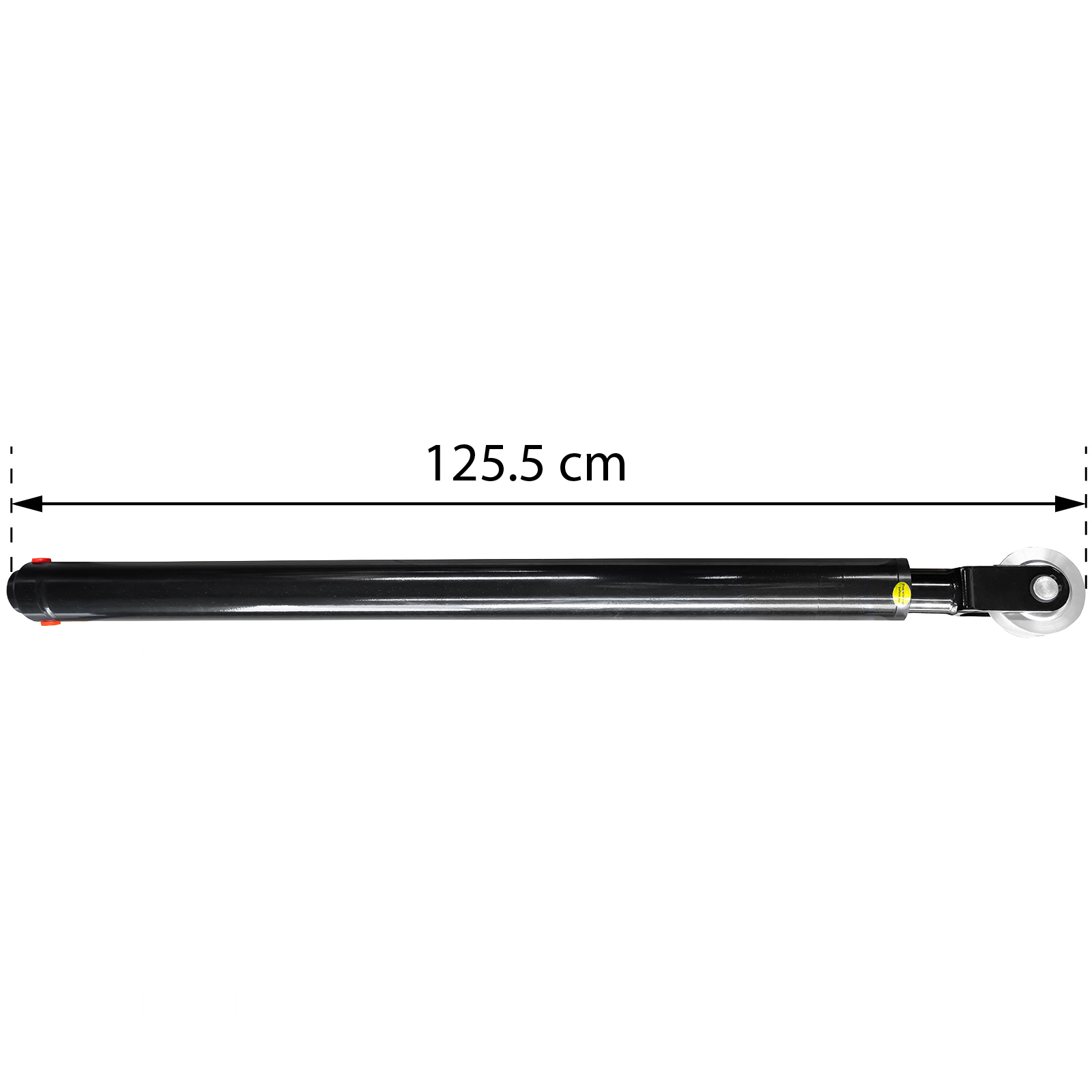

• Długość całkowita: ok. 125,5 cm

• Zakończenie tłoczyska: uchwyt z rolką

• Rodzaj rolki: prowadząca

• Materiał korpusu: metal

• Kolor korpusu: czarny

• Liczba siłowników w zestawie: 1 szt.

Czy siłownik pasuje do każdego podnośnika dwukolumnowego?

Nie. Siłownik jest przeznaczony wyłącznie do podnośników wykorzystujących zgodny sposób mocowania, układ hydrauliczny oraz mechanizm łańcuchowy współpracujący z rolką na końcu tłoczyska.

Obecność rolki, taka sama liczba przyłączy i zbliżona długość nie gwarantują dopasowania do konkretnego modelu podnośnika.

Co należy sprawdzić przed zakupem?

Przed zamówieniem porównaj:

• długość całkowitą siłownika,

• średnicę korpusu,

• skok i średnicę tłoczyska,

• liczbę oraz położenie przyłączy hydraulicznych,

• rodzaj i rozmiar gwintów przyłączy,

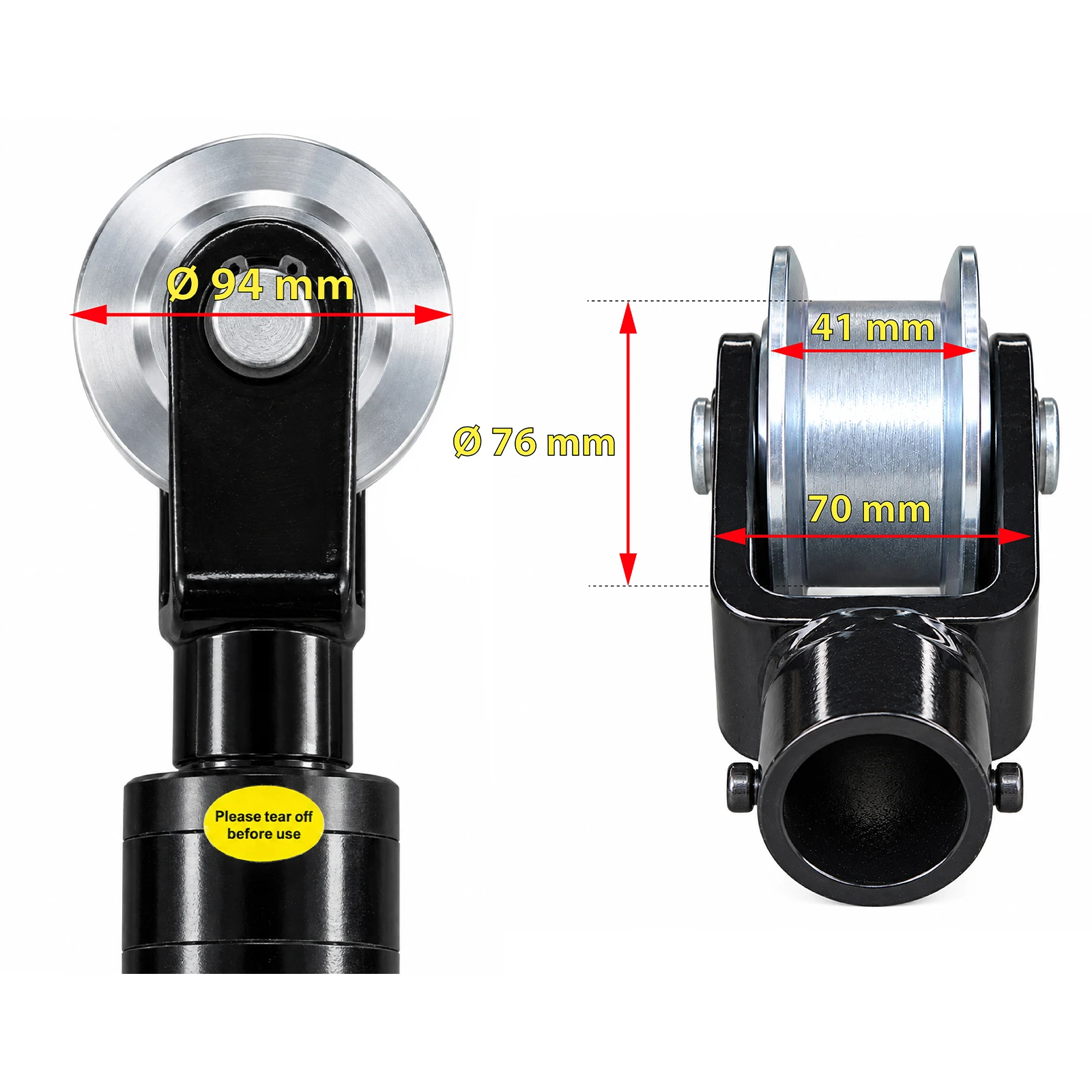

• średnicę i szerokość rolki,

• średnicę sworznia rolki,

• szerokość rowka rolki,

• rodzaj oraz wymiary współpracującego łańcucha,

• sposób prowadzenia łańcucha w podnośniku,

• dolne mocowanie siłownika,

• wymagane parametry robocze urządzenia.

Bezpieczny montaż

Siłownik, rolka oraz współpracujący łańcuch są elementami układu przenoszącego obciążenie. Montaż powinien zostać wykonany przez osobę posiadającą odpowiednią wiedzę techniczną.

Po zamontowaniu należy sprawdzić poprawność prowadzenia i napięcia łańcucha, swobodny obrót rolki, zabezpieczenie jej sworznia oraz szczelność instalacji hydraulicznej. Przed rozpoczęciem pracy pod obciążeniem podnośnik powinien zostać skontrolowany zgodnie z instrukcją producenta.
